1:淬火畸变与淬火裂纹:
淬火畸变是不可避免的现象，只有超过规定公差或产生无法矫正时才构成废品，通过适当选择材料，改进结够设计，，合理选择淬火，回火方法及规范等可有效的减小与控制淬火畸变，可采用冷热效直，热点校直和加热回火等加以休正。
裂纹是不可补救的淬火缺陷，只有采取积极的预防措施，如减小和控制淬火应力方向分布，同时控制原材料质量和正确的结构设计等。
2:氧化脱碳过热过烧
零件加热过程中，若不进行表面防护，将发生氧化脱碳等缺陷，其后果是表面淬硬性降低，达不到技术要求，或在零件表面形成网状裂纹，并严重降低零件外观质量，加大零件粗糙度，甚至超差，所以精加工零件淬火加热需要在保护气氛下或盐浴炉内进行，小批量可采用防氧化表面涂层加以防护。
过热导致淬火后形成粗大的马氏体组织将导致淬火裂纹形成或严重降低淬火件的冲击韧度，极易发生沿晶短裂，应当正确选择淬火加热温度，适当缩短保温时间，并严格控制炉温加以防止，出现的过热组织如有足够的加工余地余量可以重新退火，细化晶粒再次淬火返修。
过烧常发生在淬火高速钢中，其特点是产生了鱼骨状共晶莱氏体，过烧后使淬火钢严重脆性形成废品。
3:硬度不足
淬火回火后硬度不足一般是由于淬火加热不足，表面脱碳，在高碳合金钢中淬火残余奥氏体过多，或回火不足造成的，在含CR轴承钢油淬时还经常发现表面淬火后硬度低于内层现象，这是逆淬现象，主要由于零件在淬火冷却时如果淬入了蒸汽膜期较长，特征温度低的油中，由于表面受蒸气膜的保护，孕化期比中心长，从而比心部更容易出现逆淬现象。
4:软点
淬火零件出现的硬度不均匀叫软点，与硬度不足的主要区别是在零件表面上硬度有明显的忽高忽低现象，这种缺陷是由于原始组织过于粗大不均匀，（如有严重的组织偏析，存在大块状碳化物或大块自由铁素体）淬火介质被污染，零件表面有氧化皮或零件在淬火液中未能适当的运动，致使局部地区形成蒸气膜阻碍了冷却等因素，通过晶相分析并研解工艺执行情况，可以进一步判明究竟是什么原因造成废品。
5:其他组织缺陷
对淬火工艺要求严格的零件，不仅要求淬火后满足硬度要求，还往往要求淬火组织符合规定等级，如淬火马氏体组织，.残余奥氏体数量，未溶铁素数量，碳化物的分布及形态，等所作的规定，当超过了这些规定时，尽管硬度检查通过，组织检查仍步合格，常见的组织缺陷如粗大淬火马氏体（过热）渗碳钢及工具钢淬火后的网状碳化物，及大块碳化物，调质钢中的大块自由铁素体，（有组织遗传性的粗大马氏体）及工具钢淬火后残余奥氏体过多等。

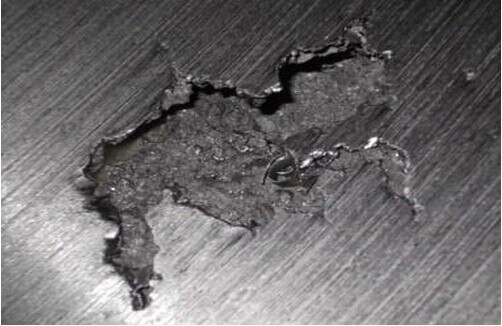

淬火缺陷外观上的有：裂纹、开裂、变形（包括弯曲、尺寸胀大或缩小超差）、表面腐蚀等微观组织缺陷有：硬度超差（偏高或硬度不足以及硬度不均匀）、组织粗大、氧化（包括表面氧化和晶间氧化）、脱贫碳、组织异常等。
